设备

• 网络
  • 路由器: 小米路由器 BE6500 Pro
  • 交换机: 小米万兆交换机
• 存储:
  • NAS: Synology DS220+ (2*16T, RAID1)
• 计算:
  • MiniServer: M4 MacMini (24G+256G)
  • DevServer: 零刻 SER8 8745HS 迷你主机 (32G+1T)

基本原则

核心理念:

• 配置简单
• 运行稳定
• 对网络暂无特别高的要求

设备角色：

• NAS 尽量只做存储使用，不部署其它不必要的服务
• MiniServer 作为生产环境，部署需要长期稳定运行的服务
• DevServer 作为开发环境，用于平时开发测试，以及部署一些临时服务
• MiniServer 同时承担网关角色，统一流量入口

网络

网络拓扑

内网 DNS

出于部署方便，直接在 MiniServer 上 docker 部署了 AdGuard Home

docker run -d \
  --name adguardhome \
  --restart unless-stopped \
  -v ./work:/opt/adguardhome/work \
  -v ./conf:/opt/adguardhome/conf \
  -p 53:53/tcp \
  -p 53:53/udp \
  -p 3000:3000/tcp \
  adguard/adguardhome:v0.107.71

然后：

1. 将路由器的 DHCP 配置中，DNS 配置修改为 MiniServer 的 IP（修改第一个 DNS 配置，第二个保留为运营商的配置作为兜底）
2. AdGuard Home 中设置 DNS Rewrite，将自己的内网域名 A 记录（@ 和 *）配置为 MiniServer 的 IP

例如：

• MiniServer IP 为 192.168.31.2，自定义内网域名为 myhomelab.com（仅作为示例）
• 路由器 DHCP 的 DNS 配置为 192.168.31.2
• AdGuard Home 中设置 myhomelab.com 和 *.myhomelab.com 为 192.168.31.2

这样后续就可以通过自定义的域名来访问内网服务了。

异地组网

使用 Tailscale。

1. 在 MiniServer 以及需要远程访问的设备上安装 Tailscale
2. 之前自定义内网域名为 myhomelab.com，同时也购买了公网域名
3. 在域名提供商解析域名 myhomelab.com 的 A 记录（@ 和 *），IP 使用 tailscale 提供的 100.x.y.z 地址

这样内外网都可以统一通过域名来进行访问。

服务

服务	部署形态	部署位置
Jellyfin	直接部署	MiniServer
AdGuard Home	Docker	MiniServer
Traefik Proxy	k8s	MiniServer
Gitea	k8s	MiniServer
Grafana	k8s	MiniServer
Prometheus	k8s	MiniServer
其它开发相关	直接部署/docker	DevServer

效果

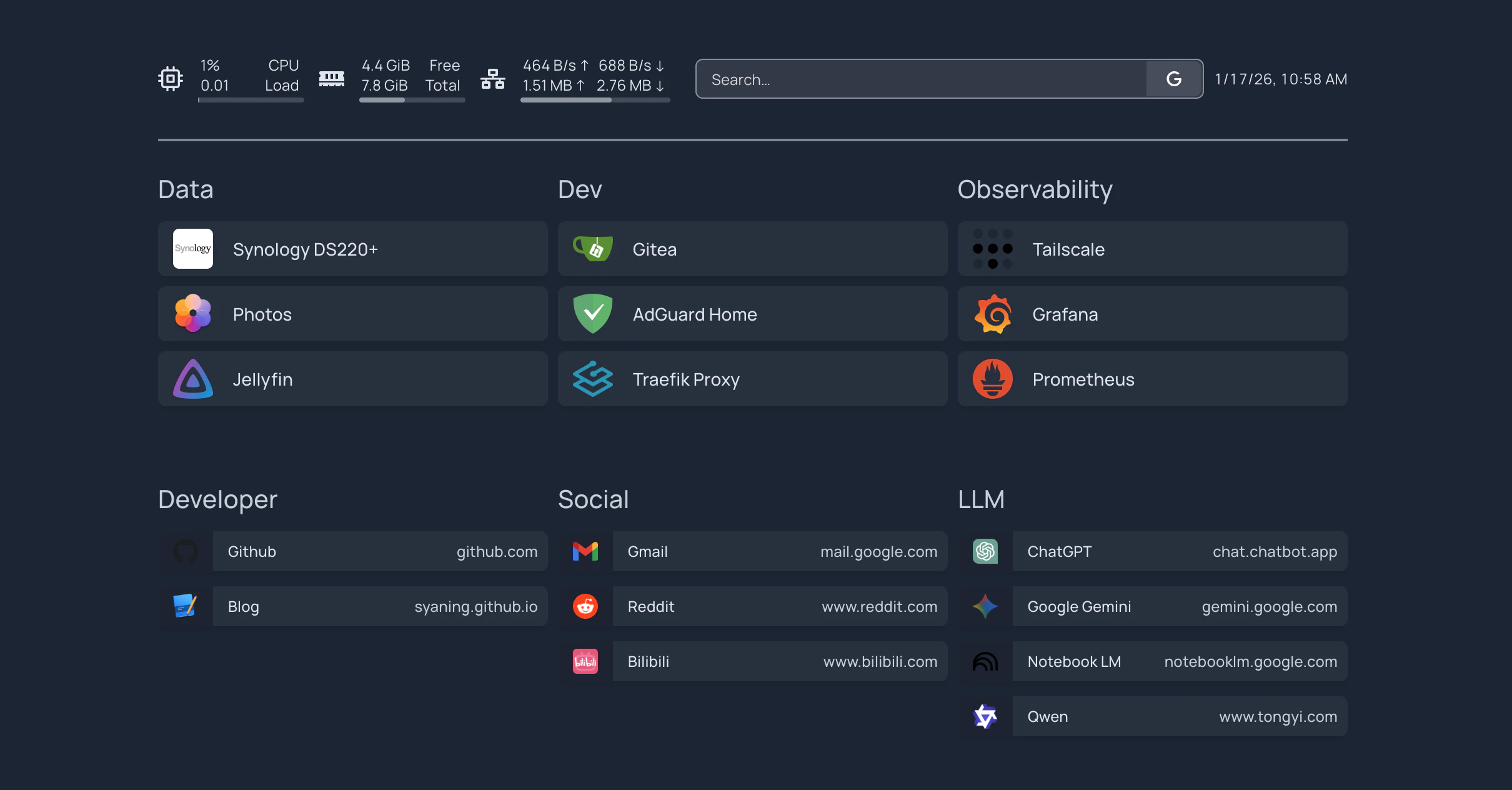

使用 homepage 部署了个首页导航，效果如下：
